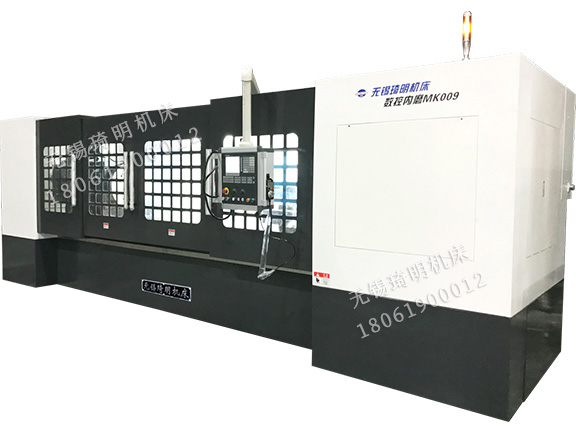

MK009數控深孔內圓磨床
主要特點

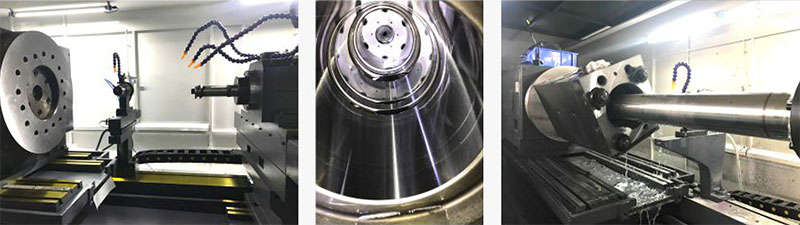

本機床為雙軸數控深孔磨床，可對多階孔、軸類內錐面及端面進行磨削加工，并可有效保證工件的同心度和垂直度。
導軌面經貼塑處減阻理后并采用高精度導軌磨床磨削，具有良好的進給精度和隨動性。
砂輪進給機構導軌采用雙V型可預加負荷十字交叉鋼導軌，剛性強、隨動性優良。
工作臺往復軸和砂輪進給軸采用交流伺服電機經減速機和聯軸器直接驅動高精度滾珠絲杠的形式。
系統可選配SIEMENS、FANUC、MITSUBISHI、GSK、KND等多款系統。
機床外形簡潔大方，采用落地式全封閉罩殼，并設有清晰可視窗口。
|
型號 參數 |
MK009 | MK009A | MK009C（磨槽專機） |
| 磨削孔徑 (Max) | 500mm | 500mm | 500mm |
| 磨削深度 (Max) | 1000mm | 1000mm | 150mm |
| 工件旋徑 (Max) | φ850mm | φ850mm | φ850mm |
| 工件裝夾方式 | 中心架 | 懸空 | 懸空 |
| 車頭主軸直徑 | φ150 | φ200 | φ200 |
| 磨架行程（X軸） (Max) | 250mm | 250mm | 250mm |
| 工作臺行程（Z軸） (Max) | 1300mm | 1300mm | 1300mm |
| 工件主軸轉速（無級調速） | 20-60r/min | 20-60r/min | 20-60r/min |
| X軸最高速度 | 6m/min | 6m/min | 6m/min |
| Z軸最高速度 | 10m/min | 10m/min | 10m/min |
| X/Z軸分辨率 | 0.001mm | 0.001mm | 0.001mm |
| 機床總功率 | 21KW | 21KW | 35KW |
| 機床重量 | 10000KG | 11000KG | 11000KG |
| 機床外形尺寸 | 6700L*2150W*2400H | 6700L*2150W*2400H | 6700L*2150W*2400H |
| 內孔圓度 | 0.005mm | 0.005mm | 0.005mm |
| 內孔圓柱度 | 0.01mm | 0.01mm | 0.01mm |
