數控立式磨床
型號 參數 |
MK28160 | MK28125 | MK28100 | MK2880 | MK2860 |
磨削孔徑 (Max) | 1600mm | 1250mm | 1000mm | 800mm | 600mm |
磨削深度 (Max) | 600mm | 600/1400mm | 600/1100mm | 500/750mm | 450mm |
工作臺直徑 | 1800mm | 1400mm | 1200mm | 900mm | 700mm |
工件旋徑 (Max) | 2000mm | 1600mm | 1300mm | 1000mm | 800mm |
橫梁滑板行程(X軸) | 1700mm | 1550mm | 1300mm | 1100mm | 1000mm |
頭架上下往復行程(Z軸) | 700mm | 700/1550mm | 700/1250mm | 650/900mm | 600mm |
工件主軸轉速(無級調速) | 20-60rpm | 20-60rpm | 20-80rpm | 20-100rpm | 20-100rpm |
X/Z軸最高速度 | 10m/min | 10m/min | 10m/min | 10m/min | 10m/min |
X/Z軸分辨率 | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm |
工作臺承重 (Max) | 10000KG | 4000KG | 3000KG | 1500KG | 1000KG |
機床總功率 | 40KW | 30KW | 28KW | 20KW | 20KW |
機床重量 | 35000KG | 30000KG | 25000KG | 15000KG | 10000KG |
內外圓圓度 | 0.003mm | 0.003mm | 0.003mm | 0.003mm | 0.002mm |
內外圓圓柱度 | 0.005mm/500mm | 0.005mm/500mm | 0.005mm/500mm | 0.005mm/500mm | 0.005mm/500mm |
機床主要特點:
*本公司研發的MK28系列為多軸聯動立式數控磨床,在一定配置下能夠?qū)崿F(xiàn)一次裝夾磨削零件內外圓、端面、錐面、弧面、多階孔等多種特殊型面。
*機床采用橫梁橫向運動、頭架固定于橫梁并做縱向往復運動的布局。
*機床滾珠絲杠采用進口高精度絲杠,直線導軌采用進口高精度滾柱導軌,可選配減振阻尼裝置。
*回轉工作臺可實現無級調速,采用自反饋閉式靜壓結構。
*縱向往復磨架機構通過平衡油缸實現重力平衡,并可實現中途斷電后防止磨架墜落。
*機床標配T型槽花盤,并可選配電磁吸盤及各類夾具。
*機床主要加工面采用高精度導軌磨床磨削,機床主要鑄件均經時效工藝處理,有效去除了加工應力,保證了機床的精度及穩定性。
*根據不同的工件,有多種修整器可供選擇:單點式金剛筆,電主軸金剛滾輪,圓弧砂輪修整器等等。

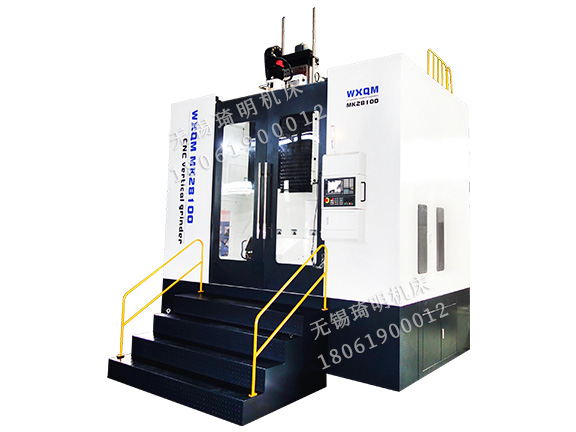

*機床外形簡潔大方,采用落地式整體罩殼,設有清晰可視窗口,并配備踏步式扶手樓梯,極大地方便了用戶的使用。
主要用途:

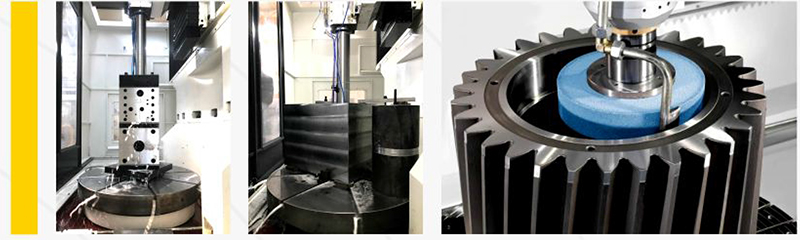

*主要用于各類深孔、大型盤套類及箱體類的磨削,具備各表面磨削一次裝夾完成的能力,特別適用于油缸、齒輪、軸承、箱體、盤類的批量加工。
![]() ![]() |
