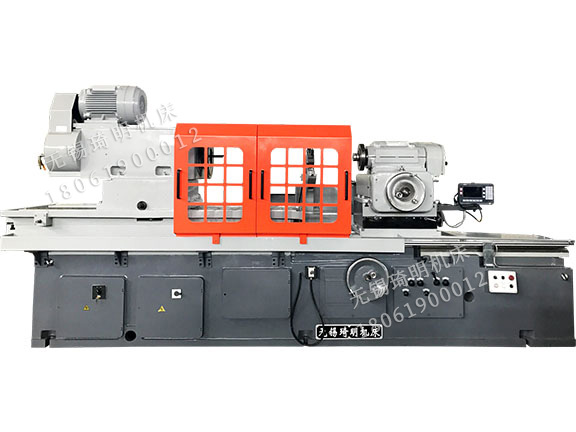

MH009A深孔內圓磨床
主要特點
此款磨床我司專為大型深孔工件而研發。磨孔直徑Φ45-Φ350mm，標準有效磨削深度1000mm，經定制有效磨削深度可至1200mm*。。
工作旋徑Φ850mm，回轉角度10°（可磨削錐孔），工作臺采用液壓無級調速。。
此款磨床工件放置長度可支持1600mm*，可滿足大型軸類內孔的精加工。
主要規格參數 Mian specifications
| 磨削孔徑 | Φ45-Φ350mm |
| 有效磨削深度 | 1000mm |
| 工作旋徑 | Φ850mm |
| 床頭箱回轉角度 | 10° |
| 工作臺行程 | 1300mm |
| 工作臺速度 | 4m/min |
| 工作臺修整速度 | 1m/min |
| 工件轉速 | 28,38,57;160,212,320r/min |
| 砂輪轉速 | 2500-4500r/min(可選配) |
| 進給分辨率 | 0.002mm |
| 機床總功率 | 9.67kW |
| 機床外形尺寸 | 5500×1650×2100mm |
| 機床重量 | 8200kg |
工作精度 Working Accuracy
| 內孔圓度 | 0.005mm |
| 內孔圓柱度 | 0.01mm |
| 內孔表面粗糙度 | Ra0.63μm |
| 端面粗糙度 | Ra0.8μm |
